Posuv do rezu a späť – motorický
Výškové nastavovanie ramena – motorické
Ovládací panel – stacionárne
Manipulácia s kmeňom – ​​hydraulická

Inovovaná verzia mimoriadne úspešnej, 15 rokov vyrábané typovej rady CTR 800.

Zásadnou zmenou je zvýšenie priemeru obežných kolies z 500 na 600 mm. To umožňuje použitie pílového pásu hrúbky 1,3 mm oproti súčasne používaným pásom hrúbky 0,9 – 1,1 mm. Používanie pílového pásu s hrúbkou 1,3 mm je najnovším trendom u pásových píl s úzkym pásom. Podstatným spôsobom znižuje možnosť vlnenie pásu v reze aj pri vysokých rýchlostiach. Výrazne tak zvyšuje produktivitu stroja a kvalitu reziva. Ide o stroje s motorom aspoň 18.5 kW.

Mimo úplne nového dizajnu stroja došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja.

Celkovo zosilnená konštrukcia ramena (teraz o 40 kg ťažší) a pojazdových tvrdochromových tyčí. Z dôvodu vyššej váhy je teraz motor zdvihu vybavený brzdou, ako pri strojoch najvyššej kategórie. To výrazne prispieva k presnosti zastavenie na požadovanej miere a celkovej životnosti zdvihového systému.

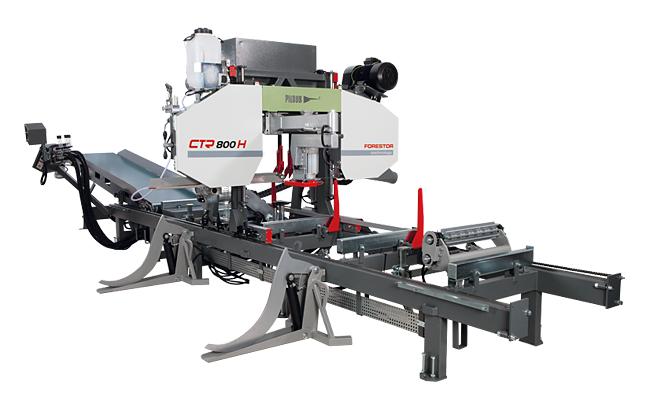

U CTR 800 H došlo navyše k zvýšeniu pojazdové rýchlosti vzad, novo je možné osadiť ako hydraulické príslušenstvo vyrovnávač kužeľovitosti s otočným valcom a poháňaným valcom. Pre ďalšie zvýšenie produktivity je novo možná tiež inštalácia podávača odrezaná materiálu s pevnou šmýkačkou, alebo s poháňaným pásovým dopravníkom XRB 800, ktorý je z dôvodu úspory miesta čiastočne integrovaný do základného rámu stroja. Pásový dopravník umožňuje zapojenie stroja do kompletnej linky pre spracovanie guľatiny XR

Univerzálna kmeňová pásová píla s hydraulickým príslušenstvom, ktorá maximálnym rezným priemerom 83 cm vyhovuje väčšine rezaného materiálu. Konštrukčne vychádza z populárneho modelu CTR 800 S, ktorý je usadený na

zvýšenom pojazdnom ráme s kompletným hydraulickým príslušenstvom. Hydraulické príslušenstvo ľahko zvláda manipuláciu s rezaným materiálom a výrazne zvyšuje produktivitu stroja a šetrí náklady na pracovnú silu.

Základná verzia je osadená nasledujúcim hydraulickým príslušenstvom:

Hydraulické upínanie kmeňa – 2x
Výklopná uhlová opierka – 3x
Výsuvný obracač – 1x
V rámci jedinečného stavebnicového systému typovej rady CTR je stroj vybavený mnohými úchytnými bodmi hydraulického príslušenstva. To umožňuje veľkú variabilitu jeho umiestnenie s ohľadom na celkovú reznú dĺžku a špecifikám spracovávaného materiálu. Široký, masívny pojazdový most ramena pílového pásu a robustné pojazdové sekcie s obojstranným oceľovým vedením zabezpečujú pokojný chod pri reze aj pri vysokých pojazdových rýchlostiach.

Profesionálne prevedenie všetkých hlavných technologických celkov, ako obežných kolies vrátane ich systému uloženia, konštrukcia ramena pílového pásu, systém pohonov, posuvov atď. Zaručujú maximálnu životnosť a presnosť stroja i pri najnáročnejších podmienkach prevádzky. Plynule nastaviteľný strojový posuv do rezu a späť a výškové nastavovanie ramena pílového pásu. Pojazdová rýchlosť sa zobrazuje na digitálnom displeji.

Centrálny ovládací panel je umiestnený stacionárne na základné pojazdovej sekcii. To umožňuje pohodlné ovládanie stroja z jedného miesta, vrátane kompletného hydraulického príslušenstva. Posuv do rezu a späť, pomocou reťazového prevodu, zaisťuje elektromotor sa závitovkovou prevodovkou riadený frekvenčným meničom. Rýchlosť jazdy sa mení jednoducho otáčaním kolieska potenciometra na ovládacom paneli. Konce jazdnej dráhy sú vybavené automatickým spomalením a zastavením v koncových polohách.

Masívne rameno pílového pásu je pre pohyb hore a dole uložené na silných, nastaviteľných tvrdochromových tyčiach, ktoré zaručujú absolútnu presnosť pohybu ramena pílového pásu a pri pravidelnom mazaní prakticky neobmedzenú životnosť. Vertikálny pohyb ramena je zabezpečený obojstranným synchronizovaným reťazovým prevodom, poháňaným elektromotorom sa závitovkovou prevodovkou. Pohyb, ovládaný z centrálneho panelu, má 2 rýchlosti – rýchloposuv a pomalý posuv pre presné nabehnutie na požadovanú polohu. Tento systém môže byť vždy doplnený o elektronické odmeriavanie, ktoré nabehne automaticky na zadanú polohu.

Rameno je osadené obežnými kolesami z kvalitnej šedej liatiny s presným vyvážením proti vibráciám. V obvode kolesa je vysoustružená drážka, v ktorej je pevne nasadený výmenný plochý remeň z gumotextilu, ktorý tvorí optimálny styčnú plochu medzi kolesom a pílovým pásom.

Masívne uložené hnacie koleso je cez klinové remene poháňané profesionálnym elektromotorom, špeciálne vyvažovanými proti vibráciám. Systém napínacej kolesá pohybuje v robustnom liatinovom klinovom vedenie s nastaviteľnou prítlačnou lištou, čo umožňuje precízne nastavenie bez vôle aj pri dlhodobom užívaní stroja.

V reze je pílový pás vedený pomocou kalených a brúsených vodiacich kladiek. Aj tento systém je plne do všetkých strán nastaviteľný a zaručuje optimálnu polohu vodiacej kladiek a pílového pásu. Na pohyblivé lište navyše v kombinácii s tvrdokovovým vedením pásu.

Pre zaistenie presného rezu sa vodiaca kladka na strane obsluhy prisúva čo najbližšie rezanému materiál
