Posuv do rezu a späť – motorický
Výškové nastavovanie ramena – motorické
Ovládací panel – stacionárne
Manipulácia s kmeňom – ​​hydraulická

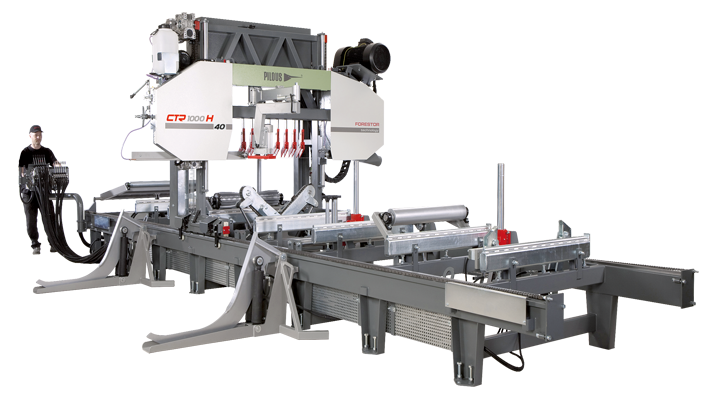

Model LX je novou verziou najpredávanejšieho modelu s hydraulickým príslušenstvom CTR 1000 H 40. Všetky inovácie boli vykonané s cieľom maximálneho zvýšenia produktivity a komfortu ovládania. Obzvlášť robustná konštrukcia stroja a výkonného hydraulického príslušenstva umožňuje nasadenie aj v tých najťažších prevádzkových podmienkach, vrátane nepretržitých prevádzok. Bohaté hydraulické príslušenstvo ľahko zvláda manipuláciu aj s veľmi silnými kmeňmi a výrazne zvyšuje produktivitu stroja a šetrí náklady na pracovnú silu.

Oproti štandardnému prevedenie má tieto výhody:

Centrálny ovládací panel

Pre rýchlejšie, pohodlnejšie a ergonomickejšia ovládanie je u verzie LX ovládací panel osadený dvojicou joystickov, dotykovým displejom a je výškovo nastaviteľný. Umožňuje aj obsluhu stroja sede.

Ľavý joystick ovláda pohyb ramena hore a dolu. Zároveň je vybavený dvojicou tlačidiel.

Tlačidlo 1 – slúži na automatické zdvihnutiu ramena o 10 mm po ukončení rezu pre návrat ramena do štartovnej polohy.

Tlačidlo 2 – po ukončení rezu zníži rameno o 10 mm a umožňuje tak stiahnutie poslednej dosky za použitia podávača odrezaná materiálu.

Pravý joystick ovláda pohyb ramena dopredu a dozadu. Je vybavený päticou tlačidiel.

Tlačidlá 1 a 2 – ovládanie pohyblivé lišty, aby bolo vedenie pílového pásu počas rezu čo najbližšie materiálu.

Tlačidlá 3 a 4 – ovládanie predrezu. Popis funkcie predrezu viď. „Predrez“. Tlačidlo 5 – bezpečnostné tlačidlo „mŕtveho muža“.

dotykový displej

Jednoduché intuitívne ovládanie na farebnom dotykovom displeji. Na dotykovom displeji s PLC riadiacou jednotkou sa volí a zobrazujú nasledujúce funkcie:

– zobrazenie aktuálnej polohy pílového pásu od spodnej, východiskovej polohy

– zadanie požadovanej hrúbky rezu

– zadanie prerezaniu pílového pásu

– automatické nabehnutie na požadovanú polohu

– pri zadanej hrúbke rezu a prerezu ukazuje počet kusov, ktoré je možné odrezať z daného materiálu

– pri horizontálnom pohybe, teda pri reze a späť, zobrazuje aktuálnu rýchlosť pojazdu v m / min.

predrez

Pre zjednodušenie a zvýšenie rýchlosti ovládanie pracuje pri verzii LX v poloautomatickom cykle. Po stlačení tlačidla 3 na joysticku sa spustí Predrezový kotúč a vykoná sa príklon k materiálu. Po ukončení rezu a štartu pohybe späť sa zastaví Predrezový kotúč a predrez sa automaticky odkloní do východiskovej polohy. Zamedzuje sa tým možným kolíziám. Zastavenie predrezového kotúče a odklon do východiskovej polohy je možné ovládať aj tlačidlom 4 na joysticku.

upínanie materiálu

Oproti štandardnému prevedení sú upínače materiálu hydraulicky výškovo nastaviteľné. To umožňuje pritiahnutie rezaného materiálu k ložnej ploche a zabraňuje tak jeho nežiaducim deformáciám a zaručuje, že aj posledná doska má po celej dĺžke rovnakú šírku.

Ložná plocha materiálu

Rezaný materiál leží na masívnych, výškovo nastaviteľných trámikoch. Pri štandardnej verzie majú trámce 6 cm širokú dosadaciu plochu. U verzie LX sú konce trámcov konštruované v tvare A, takže je minimálna styčná plocha medzi trámcom a deleným materiálom. To umožňuje ľahšie, rýchlejšie sťahovanie posledný dosky za použitia podávača odrezaná materiálu. Sťahované posledná platňa „nabehne“ na trámec a nemôže dôjsť ku kolízii hrany dosky o trámec.

oporné uholníky

Oproti štandardnej verzii s výklopnými uholníky je verzia LX vybavená výsuvnými uholníky. Zamedzuje sa tým možnej kolízii medzi nerovným kmeňom a sklopným uholníkom. K výsuvným uholníkom je možné upínať kratšia materiál než k výklopné verzii. Výsuvné uholníky, rovnako ako sklopné sú vzájomne mechanicky prepojené a tým je vždy zaručená ich rovnaká výška.

Základná verzia je osadená nasledujúcim hydraulickým príslušenstvom:

Špeciálne hydraulické upínanie kmeňa sťahujúce k rámu – 2x
Výsuvná uhlová opierka – 4x
Výsuvný obracač – 1x
Vyrovnávač kužeľovitosti kmeňa s pasívnym valcom – 1x
Vyrovnávač kužeľovitosti kmeňa s poháňaným valcom – 1x
V rámci jedinečného stavebnicového systému typovej rady CTR je stroj vybavený mnohými úchytnými bodmi hydraulického príslušenstva. To umožňuje veľkú variabilitu jeho umiestnenie s ohľadom na celkovú reznú dĺžku a špecifikám spracovávaného materiálu.

Široký, mimoriadne masívny pojazdový most ramena pílového pásu a masívne pojazdové sekcie zabezpečujú pokojný chod pri reze aj pri vysokých pojazdových rýchlostiach. Profesionálne prevedenie všetkých hlavných technologických celkov, ako obežných kolies vrátane ich systému uloženia, konštrukcia ramena pílového pásu, systém pohonov, posuvov atď. Zaručujú maximálnu životnosť a presnosť stroja i pri najnáročnejších podmienkach prevádzky.

Plynule nastaviteľný strojový posuv do rezu a späť a výškové nastavovanie ramena pílového pásu. Pojazdová rýchlosť sa zobrazuje na digitálnom displeji. Centrálny ovládací panel je umiestnený stacionárne na základné pojazdovej sekcii. To umožňuje pohodlné ovládanie stroja z jedného miesta, vrátane kompletného hydraulického príslušenstva. Posuv do rezu a späť, pomocou reťazového prevodu, zaisťuje elektro
